Wszystkie produkty
Osoba kontaktowa : Yomi
Numer telefonu : +8617376550856
Whatsapp : 8617376550856

Strip Form Miedź berylowa 0,25 mm X 15 mm 260 - 310HV RWMA klasa 4

  • Strip Form Beryllium Copper 0.25mm X 15mm 260 - 310HV RWMA Class 4
  • Strip Form Beryllium Copper 0.25mm X 15mm 260 - 310HV RWMA Class 4
Miejsce pochodzenia Chiny
Nazwa handlowa CUBERYLLIUM®
Orzecznictwo ISO,SGS
Numer modelu RWMA klasa 4
Minimalne zamówienie 50
Cena 30USD
Szczegóły pakowania Cewka + obudowa ze sklejki
Czas dostawy 10 ~ 15 dni
Zasady płatności L/C, T/T, Western Union
Możliwość Supply 200T/Miesiąc

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwać RWMA klasa 4 w formie paska Maks. masa cewki 2T
Najcieńszy Gruby. 0,25 mm Szerokość 15mm
Standard ASTM B194, SAE J463, J461 twardość 260~310HV
Bezpieczna obsługa Brak specjalnego zagrożenia dla zdrowia. Właściwość obróbki Dobry
Powierzchnia Jasny/Polerowany PŁASKOŚĆ Dobry
Hartować 1/2H
Podkreślić

RWMA Klasa 4 Stop miedzi berylu

,

forma taśmy Stop miedzi berylu

,

forma taśmy C17200 Miedź berylu
Zostaw wiadomość
opis produktu

RWMA klasa 4 w formie Rozmiar paska 0,25 mm x 15 mm Twardość 260-310HV

Produkt normalny opis:

Nazwa produktu Stop miedzi berylowej
Stopień RWMA klasa 4
Formularz produktu końcowego w formie paska
Standard ASTM B194
Stan produktu 1/2H
Specyfikacja

Grubość: 0,25 mm

Szerokość: 15mm
Podanie Przemysł elektryczny



Jakie są właściwości miedzi berylowej?
Właściwości BeCu:
Miedź berylowa jest stopem ciągliwym, obrabialnym i spawalnym.
BeCu doskonale reaguje na zabiegi utwardzania wydzieleniowego.
BeCu ma doskonałą przewodność cieplną (62 Btu/ft-deg.FH) i jest około 3-5 razy bardziej przewodząca niż stal narzędziowa.
Wykazuje odporność na relaksację stresu.
Jest odporny na kwasy nieutleniające, takie jak kwas solny (HCl) i kwas węglowy (H2CO3), produkty rozkładu tworzyw sztucznych, ścieranie i zacieranie.
Może być poddany obróbce cieplnej w celu zwiększenia wytrzymałości, trwałości i przewodności elektrycznej.
Miedź berylowa wykazuje maksymalną wytrzymałość (do 1400 MPa (200 000 psi)) dowolnego stopu na bazie miedzi.



Skład chemiczny stopu miedzi RWMA klasy 4:

Numeracja Być Co+Ni Cu Fe Pb Si Glin
C17200 1,8-2,0 ≥0,2 Margines 0,15 - 0,15 0,15



Oznaczenia temperamentuTaśma miedziana berylu klasy 4 RWMA:

Oznaczenie Cuberylium ASTM Właściwości mechaniczne i elektryczne taśmy miedzianej berylowej klasy 4 RWMA
Przeznaczenie Opis Wytrzymałość na rozciąganie
(Mpa)		 Przesunięcie 0,2% siły plastyczności Procent wydłużenia TWARDOŚĆ
(WN)		 TWARDOŚĆ
Rockwella
Skala B lub C		 Przewodnictwo elektryczne
(% ZSZIK)
A TB00 Wyżarzony w roztworze 410～530 190～380 35~60 <130 45~78HRB 15～19
1/2 godz TD02 Połowa twarda 580～690 510～660 12~30 180~220 88~96HRB 15～19
H TD04 Ciężko 680~830 620~800 2~18 220~240 96~102HRB 15～19
HM TM04

Młyn hartowany		 930～1040 750～940 9～20 270～325 28～35HRC 17～28
SHM TM05 1030～1110 860～970 9～18 295～350 31～37HRC 17～28
XHM TM06 1060～1210 930～1180 4～15 300～360 32～38HRC 17～28



Standardowa tolerancja taśmy z miedzi berylowej klasy 4 RWMA:

Arkusz tolerancji
(MM)
Rozebrać się
Grubość		 CuBeryllium®
Tolerancja standardowa
nad w tym plus lub minus
0,03 0,08 0,003
0,08 0,1 0,004
0,1 0,15 0,005
0,15 0,2 0,006
0,2 0,25 0,007
0,25 0,4 0,008
0,4 0,55 0,009
0,55 0,7 0,01
0,7 0,9 0,015
0,9 1,5 0,025
Uwaga: Tolerancje dotyczą taśmy hartowanej walcowanej i frezowanej.

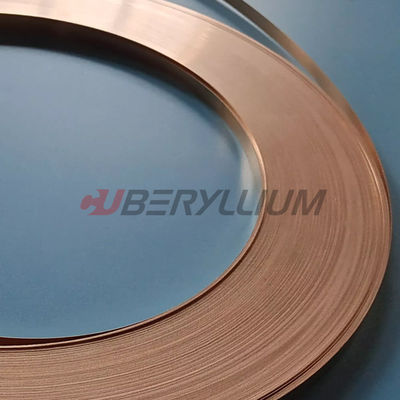

Zdjęcie produktu miedzi berylowej klasy 4 RWMAPaski:

Strip Form Miedź berylowa 0,25 mm X 15 mm 260 - 310HV RWMA klasa 4 0





Kluczowa technologia miedzi berylowej (Obróbka cieplna)

Utwardzanie wiekowe

Utwardzanie starcze znacznie zwiększa wytrzymałość materiału.Reakcja ta jest na ogół przeprowadzana w temperaturach od 260°C do 540°C, w zależności od stopu i pożądanych właściwości.Cykl ten powoduje wytrącanie rozpuszczonego berylu jako bogatej w beryl (gamma) fazy w matrycy i na granicach ziaren.To właśnie powstawanie tego osadu powoduje duży wzrost wytrzymałości materiału.Poziom osiągniętych właściwości mechanicznych zależy od temperatury i czasu w temperaturze.Należy zauważyć, że miedź berylowa nie wykazuje właściwości starzenia w temperaturze pokojowej.

tagi:

płyta z brązu berylowego

taśma ze stopu brązu berylowego ASTM

taśma ze stopu brązu berylowego c17200
