Wszystkie produkty
-
Stop miedzi berylowej
-
C17200 Miedź berylowa
-
C17300 Miedź berylowa
-
C17510 Miedź berylowa
-
C17500 Miedź berylowa
-
var forwardingUrl = "/page/bouncy.php?&bpae=GbhOt6sGokx797vvBclEkIpFEyZ9%2FC0cXqGfOWliUdlBNW8Y%2Fmrb
-
Wzmocniona dyspersją miedź
-
Drut z miedzi berylowej
-
Arkusz miedzi berylowej
-
Pręty z miedzi berylowej
-
Taśma miedziana berylu
-
Rurka z miedzi berylowej
-
Stop miedzi z tellurem
Drut miedziany ze stopu berylu Cube2 o średnicy 0,28 mm. Używany do złączy sprężynowych
| Miejsce pochodzenia | CHINY |
|---|---|
| Nazwa handlowa | CUBERYLLIUM® |
| Orzecznictwo | ISO ROHS |
| Numer modelu | C17200(CuBe2) |
| Minimalne zamówienie | 30kg |
| Cena | USD 30/KG |
| Szczegóły pakowania | Zapakuj w cewkę + wodoodporną folię do nawijania + suszarkę + drewnianą obudowę |
| Czas dostawy | 10～15 dni roboczych |
| Zasady płatności | L/C, T/T, Western Union |
| Możliwość Supply | 50T/Miesiąc |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa | Cube2 Drut | Klasa CUBERYLLIUM® | CUBERYLLIUM® 172 |
|---|---|---|---|
| średnica | 0,28mm | Hartować | A(TB00), 1/4H(TD01), 1/2H(TD02), 3/4H(TD03, H(TD04) |
| Powierzchnia | Jasny | Typowym zastosowaniem | Do złączy sprężynowych |
| Kształt dla dostępnych | Przewody | Pakiet | w cewkach |
| ASTM | ASTM B197 | ||
| Podkreślić | Kostka ze stopu berylu 2 drut,0.28mm Dia Cube 2 Wire,28 mm Dia Cube 2 drut |
||
opis produktu
Drut miedziany ze stopu berylu Cube2 o średnicy 0,28 mm.Używany do złączy sprężynowych
Opis produktu:
Nazwa: Drut ze stopu miedzi berylu
Ocena: CuBe2
Specyfikacja: średnica 0,28 mm
Powierzchnia: jasna
Stan: A(TB00), 1/4H(TD01), 1/2H(TD02), 3/4H(TD03, H(TD04)
Cechy: Wysoka przewodność cieplna i elektryczna
aplikacji: Do łączników sprężynowych
CUBERYLLIUM® jest jednym z dostawców stopów miedzi berylu w Chinach.Możemy dostarczyć wszystkie rodzaje stopów miedzi, takie jak pręty z miedzi berylowej, druty z miedzi berylowej, rura z miedzi berylowej, mieszadło z miedzi berylowej i tak dalej.Gatunki obejmują C17200, C17300, C17510, C17500, C17000 i C17410.
Podstawowe właściwości stopu 172 to doskonała odpowiedź na utwardzanie wydzieleniowe, doskonała przewodność cieplna i odporność na relaksację naprężeń.Miedź berylową C172 o wysokiej wytrzymałości można nabyć w wyżarzaniu rozpuszczającym lub hartowanym na zimno i można je łatwo formować lub obrabiać.Obróbka cieplna w niskiej temperaturze (600 stopni przez 2-3 godziny) zapewnia maksymalną wytrzymałość i twardość.
C17200, powszechnie znany również jako Alloy 25, jest dostępny w postaci okrągłego pręta, pręta, rury i taśmy.
Skład chemiczny stopu CuBe2:
| KUBERYL® Marka | Numer UNS | Beryl | Kobalt + Nikiel |
+Kobalt + Nikiel + Żelazo |
Pb | Miedź |
| Cuberyl-C172 | C17200 | 1,80-2,00 | 0,20 min | 0,6 maks. | 0,02 maks. | Balansować |
Miedź plus dodatki wynoszą 99,5% min.
Typowe właściwości fizyczne stopu CuBe2:
| Gęstość (g/cm3): | 8.36 |
| Gęstość przed starzeniem (g/cm3): | 8.25 |
| Moduł sprężystości (kg/mm2 (103)): | 13,4 |
| Współczynnik rozszerzalności cieplnej (20°C do 200°C m/m/°C): | 17x10-6 |
| Przewodność cieplna (cal/(cm-s-°C)): | 0,25 |
| Zakres topnienia (°C): | 870-980 |
Właściwości mechaniczne i elektryczne CuBe2 Drut:
| Stop | Temperament (*) | Obróbka cieplna | Wytrzymałość na rozciąganie Mpa | Procent wydłużenia | Procent przewodności elektrycznej IACS |
| KUBERYL 172 |
A | / | 400～580 | 30-60 | 15-19 |
| (TB00) | |||||
| 1/4 godz | / | 570～795 | 3~25 | 15-19 | |
| (TD01) | |||||
| 1/2 godz | / | 710～930 | 2~15 | 15-19 | |
| (TD02) | |||||
| 3/4 H | / | 840～1070 | 2~8 | 15-19 | |
| (TD03) | |||||
| h | / | 915～1140 | 1~6 | 15-19 | |
| (TD04) | |||||
| KUBERYL 172 |
W | 3 godziny 315 ℃ | 1050~1380 | 3 minuty | 22-28 |
| (TF00) | |||||
| 1/4 HT | 2 godziny 315 ℃ | 1150~1450 | 2 min | 22-28 | |
| (TH01) | |||||
| 1/2 HT | 1,5 godziny 315 ℃ | 1200~1480 | 2 min | 22-28 | |
| (TH02) | |||||
| 3/4 HT | 1,0 godz. 315 ℃ | 1250~1585 | 2 min | 22-28 | |
| (TH03) | |||||
| HT | 1,0 godz. 315 ℃ | 1300~1585 | 1 minuta | 22-28 | |
| (TH04) |
Międzynarodowa specyfikacjaStop CuBe2:
Drut:ASTM B197, AMS4725, SAE J461463, RWMA klasa 4
Kierownica: ASTM B196, Wojskowy Mil-C-21657
Pręt: ASTM B196, Wojskowy Mil-C-21657
Normy europejskie:CuBe2, Stop 25, BrB2, DIN.2.1247, CW101C zgodnie z EN
Notatka:
ASTM: Amerykańskie Towarzystwo Badań i Materiałów
SAE: Stowarzyszenie Inżynierów Motoryzacyjnych
AMS: Specyfikacja materiałów lotniczych (opublikowana przez SEA)
RWMA: Stowarzyszenie Producentów Spawaczy Oporu
Uwaga: O ile nie określono inaczej, materiał będzie produkowany przez ASTM.
Kluczowa technologia miedzi berylowej (Obróbka cieplna)
Obróbka cieplna jest najważniejszym procesem dla tego systemu stopowego.Podczas gdy wszystkie stopy miedzi są utwardzalne przez obróbkę na zimno, miedź berylowa jest wyjątkowa pod względem utwardzania poprzez prostą obróbkę termiczną w niskiej temperaturze.Obejmuje dwa podstawowe kroki.Pierwsza nazywa się wyżarzaniem przesycającym, a druga wydzielaniem lub utwardzaniem starzeniowym.
Wyżarzanie w roztworze
Dla typowego stopu CuBe2Pb) stop jest podgrzewany między 720°C a 860°C.W tym momencie zawarty beryl jest zasadniczo „rozpuszczony” w osnowie miedzi (faza alfa).Dzięki szybkiemu schłodzeniu do temperatury pokojowej ta struktura stałego roztworu zostaje zachowana.Materiał na tym etapie jest bardzo miękki i ciągliwy i może być łatwo obrabiany na zimno przez ciągnienie, formowanie lub walcowanie na zimno.Operacja wyżarzania rozpuszczającego jest częścią procesu w młynie i zwykle nie jest stosowana przez klienta.Temperatura, czas w temperaturze, szybkość hartowania, wielkość ziarna i twardość są bardzo krytycznymi parametrami i są ściśle kontrolowane przez ohmalloy.
Utwardzanie wiekowe
Utwardzanie starcze znacznie zwiększa wytrzymałość materiału.Reakcja ta jest na ogół przeprowadzana w temperaturach od 260°C do 540°C, w zależności od stopu i pożądanych właściwości.Cykl ten powoduje wytrącanie rozpuszczonego berylu jako bogatej w beryl (gamma) fazy w matrycy i na granicach ziaren.To właśnie powstawanie tego osadu powoduje duży wzrost wytrzymałości materiału.Poziom osiągniętych właściwości mechanicznych zależy od temperatury i czasu w temperaturze.Należy zauważyć, że miedź berylowa nie wykazuje właściwości starzenia w temperaturze pokojowej.

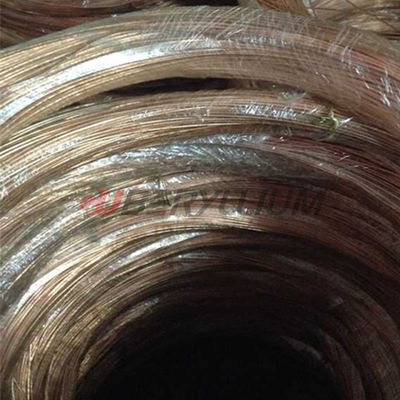

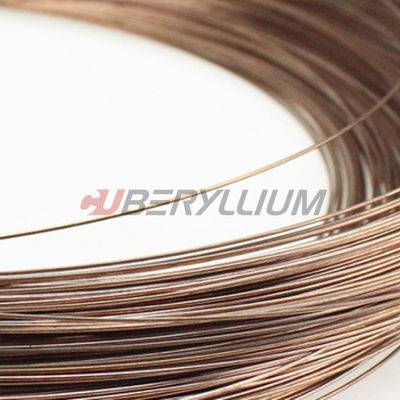

Zdjęcie produktu:
Często zadawane pytania:
P1: Czy możesz wyprodukować taśmę z miedzi berylowej w procesie hartowania w młynie.
A1: Tak, możemy wyprodukować AM (TM00), 1/2HM (TM01). HM (TM04) XHM (TM06) XHMS (TM08)., jesteśmy jedyną fabryką, która może utwardzić pasek w Chinach.
P2: Jakie są zalety miedzi berylowej CUBERYLLIUM®.
A2: 1: Największa waga cewki może osiągnąć 1200 kg/cewka
2: Jesteśmy jedynymi, którzy topią w półciągłym piecu próżniowym.
3: Dalsze polerowanie powierzchni dla najlepszych klientów.
P3: Dlaczego topisz się w półciągłym piecu próżniowym.
A3: można uzyskać sztabkę odlewaną bez gazu, mniejszą segregację, rozdrabnianie ziarna
P4: Jakie są warunki płatności?
A4: Akceptujemy T / T, L / C, Paypal itp. Można to negocjować, gdy kwota jest inna.
Polecane produkty
