Wszystkie produkty
Osoba kontaktowa : Yomi
Numer telefonu : +8617376550856
Whatsapp : 8617376550856

Cobalt C17500 CuCo2Be Grubość drutu sprężynowego z miedzi berylowej 0,1 mm na szpulach

  • Cobalt C17500 CuCo2Be Beryllium Copper Spring Wire Thickness 0.1mm On Spools
  • Cobalt C17500 CuCo2Be Beryllium Copper Spring Wire Thickness 0.1mm On Spools
Miejsce pochodzenia Chiny
Nazwa handlowa CUBERYLLIUM
Orzecznictwo ISO ROHS
Numer modelu CuCo2Be - C17500
Minimalne zamówienie 30kg
Cena USD 30KG
Szczegóły pakowania Zapakuj w cewkę + wodoodporną folię do nawijania + suszarkę + drewnianą obudowę
Czas dostawy 10～15 dni roboczych
Zasady płatności L/C, T/T
Możliwość Supply 50T/Miesiąc

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa produktu CuCo2Be - Drut z miedzi kobaltowo-berylowej C17500 Klasa CUBERYLLIUM® CUBERYLLIUM® 750
Zakres średnic 0,08 mm (6 mm) ASTM ASTM B441
Hartować A(TB00), H(TD04), AT(TF00), HT(TH04) Powierzchnia Jasny
Pakiet na szpulach i w zwojach Typowym zastosowaniem Złącza elektroniczne
Kształt dla dostępnych Drut pręta lub cewki Gorąca praca Miej dobrą nieruchomość do pracy na gorąco?
Chłodne pracowanie Mają doskonałe właściwości do pracy na zimno
Podkreślić

Drut sprężynowy z miedzi berylowej CuCo2Be

,

drut sprężynowy z miedzi berylowej Grubość 0

,

1 mm
Zostaw wiadomość
opis produktu

CuCo2Be - C17500 kobaltowo-berylowa grubość drutu miedzianego 0,1 mm na szpulach

Opis produktu:

Nazwa: Drut z miedzi kobaltowo-berylowej

Gatunek: CuCo2Be - C17500

Specyfikacja: Grubość 0,08 mm-6 mm

Powierzchnia: jasna

Stan: A(TB00), H(TD04), AT(TF00), HT(TH04)

Cechy: Wysoka przewodność

Aplikacja do Złącza elektroniczne





KUBERYL® produkuje beryl miedziany w kilku różnych składach.Można je podzielić na dwie kategorie: stopy wyselekcjonowane pod kątem wysokiej wytrzymałości (stopy 172 173 170) i ​​stopy wyselekcjonowane pod kątem wysokiej przewodności (stopy 751750741).I standard Gost QBe2, QBe1.9Ti dla rynku rosyjskiego.Dostarczamy również stop Master: CuBeryllium-200;CuBeryllium-275); CuBeryllium-350 i Cuberyllium-400 do globalnej fabryki.



KUBERYL ®-750 również nazywany -C17500 (CDA 750)łączą umiarkowaną granicę plastyczności, do 960Mpa (140ksi), z przewodnością elektryczną i cieplną od 45 do 60% czystej miedzi.Stopy 750 i 751 są dostępne w postaci wyrobów przerobionych plastycznie i mogą być dostarczane w pełni utwardzone.Produkty utwardzone są identyfikowane przez oznaczenie stanu odpuszczenia AT lub HT i mają dobrą odkształcalność.



Skład chemiczny CuCo2Be — stop miedzi kobaltowo-berylowej C17500:

KUBERYL® Marka Numer UNS Beryl Kobalt Fe Si Miedź
Cukruryl-C750 C17500 0,40-0,70 2,4～2,7 <0,1 <0,2 Saldo

Uwaga: Miedź z dodatkami wynosi 99,5% min.





Typowe właściwości fizyczne CuCo2Be — stop miedzi kobaltowo-berylowej C17500:

Gęstość 8.83 g/cm3
Gęstość przed utwardzeniem starzeniowym 8.75 g/cm3
Zakres topnienia 1000~1070 ℃
Moduł sprężystości 14,1 (kg/mm2 (103)
Współczynnik rozszerzalności cieplnej 18x10 -6 20 °C do 200 °C m/m/°C
Przewodność cieplna 0,48 cal/(cm-s-°C)





Właściwości mechaniczne i elektryczne CuCo2Be — stop miedzi kobaltowo-berylowej C17500:

Nieruchomości Metryczny Cesarski
Twardość, Rockwell B (dowolna grubość) 90,0 90,0
Wytrzymałość na rozciąganie przy zerwaniu (przy grubości ≥50,8 mm/ przy grubości 2,00 cala) 607 MPa 88000 psi
Wytrzymałość na rozciąganie przy zerwaniu 9 przy grubości 25,4-50,8 mm/ przy grubości 1,00-2,00 cala) 621 MPa 90000 psi
Wytrzymałość na rozciąganie przy zerwaniu (przy grubości 25,4 mm/ przy grubości 1,00 cala) 648 MPa 94000 psi
Wytrzymałość na rozciąganie, plastyczność (@odkształcenie 0,500%, grubość ≥50,8 mm/ @odkształcenie 0,500%, grubość 2,00 cala) 607 MPa 88000 psi
Wytrzymałość na rozciąganie, plastyczność (@odkształcenie 0,500%, grubość 25,4-50,8 mm/ @odkształcenie 0,500%, grubość 1,00 - 2,00 cala) 621 MPa 90000 psi
Wytrzymałość na rozciąganie, plastyczność (@strain 0,500%, grubość 25,4 mm/ @Strain 0,500%, grubość 1,00 cala) 648 MPa 94000 psi
Moduł sprężystości 131 GPa 19000 księży
Współczynnik Poissona 0,267 0,267
Moduł ścinania 51,7 GPa 7500 ksi





Powiązane specyfikacje materiałowe z CuCo2Be — stop miedzi kobaltowo-berylowej C17500:

Przewody: ASTM B441

Pręty/Pręty/Rury: ASTM B441, SAE J461, 463;RWMA klasa 3

Paski: ASTM B534

Arkusze: ASTM B534

Płyty: ASTM B534, SAE J461, RWMA klasa 3

Normy europejskie: CuCo2Be, CuCoBe, UNS.C17500, Alloy 10, DIN 2.1285, CW104C zgodnie z EN



Notatka:

ASTM: Amerykańskie Towarzystwo Badań i Materiałów

SAE: Stowarzyszenie Inżynierów Motoryzacyjnych

AMS: Specyfikacja materiałów lotniczych (opublikowana przez SEA)

RWMA: Stowarzyszenie Producentów Spawaczy Oporu

Uwaga: O ile nie określono inaczej, materiał będzie produkowany przez ASTM.







Typowe zastosowania CuCo2Be — stop miedzi kobaltowo-berylowej C17500:

• Łożyska i tuleje
• Formy plastikowe
• Elementy odporne na korozję
• Sprężyny nośne prądu
• Elektrody spawalnicze
• Złącza elektryczne i elektroniczne

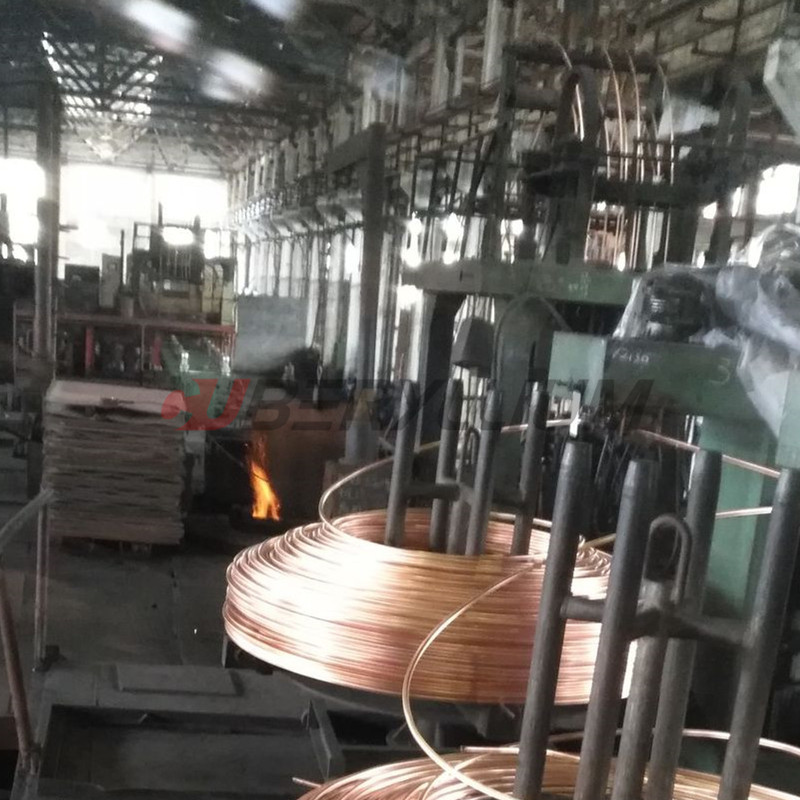

Zdjęcie produktu:

Cobalt C17500 CuCo2Be Grubość drutu sprężynowego z miedzi berylowej 0,1 mm na szpulach 0



Spawalność

Zalecane jest lutowanie, lutowanie twarde, spawanie łukowe w osłonie gazu, spawanie łukowe metali powlekanych, zgrzewanie punktowe, zgrzewanie liniowe i zgrzewanie doczołowe



Urabialność na gorąco i na zimno

Dobre właściwości do pracy na gorąco.Doskonałe właściwości do obróbki na zimno.



Kluczowa technologia miedzi berylowej (Obróbka cieplna)

Utwardzanie wiekowe

Utwardzanie starcze znacznie zwiększa wytrzymałość materiału.Reakcja ta jest na ogół przeprowadzana w temperaturach od 260°C do 540°C, w zależności od stopu i pożądanych właściwości.Cykl ten powoduje, że rozpuszczony beryl wytrąca się jako faza bogata w beryl (gamma) w matrycy i na granicach ziaren.To właśnie powstawanie tego osadu powoduje duży wzrost wytrzymałości materiału.Poziom osiągniętych właściwości mechanicznych zależy od temperatury i czasu w temperaturze.Należy zauważyć, że miedź berylowa nie wykazuje właściwości starzenia w temperaturze pokojowej.



Często zadawane pytania:

P1: Czy możesz wyprodukować taśmę z miedzi berylowej w procesie utwardzania młyna.
A1: Tak, możemy wyprodukować AM (TM00), 1/2HM (TM01). HM (TM04) XHM (TM06) XHMS (TM08)., jesteśmy jedyną fabryką, która może utwardzić pasek w Chinach.

P2: Jakie są zalety miedzi berylowej? CUBERYLLIUM®.
A2: 1: Największa waga cewki może osiągnąć 1200 kg/cewka

2: Jesteśmy jedynymi, którzy topią się w półciągłym piecu próżniowym.

3: Dalsze polerowanie powierzchni dla najlepszych klientów.

P3: Dlaczego topisz się w półciągłym piecu próżniowym.
A3: można uzyskać sztabkę odlewaną bez gazu, mniejszą segregację, rozdrabnianie ziarna;

P4: Jakie są warunki płatności?
A4: Akceptujemy T / T, L / C, Paypal itp. Można to negocjować, gdy kwota jest inna.

tagi:

c17500 miedź

taśmy miedziane berylu 0

3x30mm
