Blacha miedziana CuBe2 z berylu Standard ASTM B194 do zastosowań elektrycznych

Miedziany arkusz berylowy CuBe2 ze standardowym ASTM B194 do zastosowań elektrycznych

Produkt normalny opis:

Nazwa produktu: Blacha miedziana z berylu

Ocena: CuBe2

Standard:ASTM B194

Rozmiar produktu:Grubość 1mm-5mm;Maksymalna szerokość: 300mm;Maksymalna długość: 2m;lub niestandardowa średnica

Stan:A(TB00), H(TD04), AT(TF00), HT(TH04)

Typowe zastosowanie: do zastosowań elektrycznych

Marka produktu:KUBERYL®

Informacje o produkcie stopu miedzi CuBe2 (C17200):

CuBe2 (C17200) Stop miedzi berylowej łączy doskonałe właściwości mechaniczne, fizyczne i chemiczne.

Po obróbce cieplnej (przesycanie i starzenie) ma wysoką granicę wytrzymałości, granicę elastyczności, granicę plastyczności i granicę zmęczenia równoważną stali specjalnej.

Ma również wysoką przewodność elektryczną, przewodność cieplną, wysoką twardość, odporność na korozję, odporność na zużycie, dobrą wydajność odlewania, właściwości niemagnetyczne i nieiskrzące i jest szeroko stosowany w produkcji form, maszynach, elektronice i innych gałęziach przemysłu.

Skład chemiczny Stop miedzi i berylu CuBe2:

Klasa produktu: KUBERYL ®-172(UNS.C17200)

Beryl (Be): 1,80-2,00%

Kobalt (Co) + Nikiel (Ni): 0,20% min

Kobalt (Co) + Nikiel (Ni) + Żelazo (Fe): 0,60% Maks.

Ołów: 0,02% maks.

Miedź (Cu): Równowaga

Uwaga: miedź plus dodatki wynoszą minimum 99,5%.

Typowe właściwości fizyczne Stop miedzi i berylu CuBe2:

Oznaczenia temperamentuMiedziany arkusz berylowy CuBe2:

ZastosowaniaStop miedzi i berylu CuBe2:

Zastosowania miedzi berylowej C17200 obejmują komponenty i złącza elektryczne, morskie i morskie, układy napędowe, spawanie zrobotyzowane i oprzyrządowanie polowe.Niemagnetyczny charakter stopu sprawia, że ​​idealnie nadaje się do stosowania na narzędziach przewodowych do odwiertów.

•Złącza elektryczne/elektroniczne

•Sprężyny przenoszące prąd

• Precyzyjne części obrabiane śrubami

•Elektrody spawalnicze

•Namiar

• Formy z tworzyw sztucznych

• Komponenty odporne na korozję

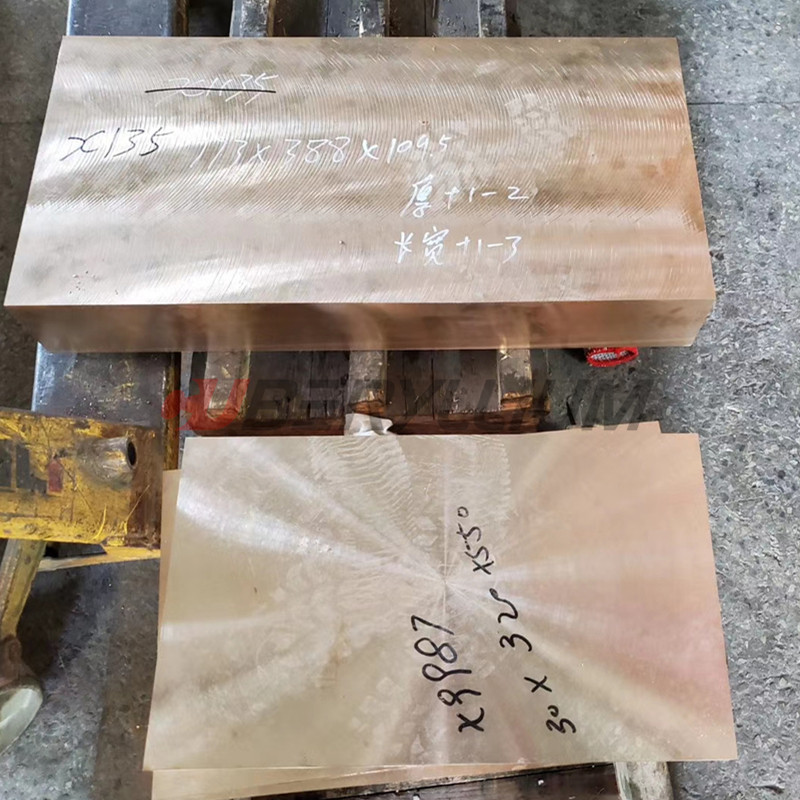

Zdjęcia produktów:

Najważniejsza Technologia KUBERYL ®

A:Obróbka cieplna

Obróbka cieplna jest najważniejszym procesem dla tego systemu stopowego.Podczas gdy wszystkie stopy miedzi są utwardzalne przez obróbkę na zimno, miedź berylowa jest wyjątkowa pod względem utwardzania poprzez prostą obróbkę termiczną w niskiej temperaturze.Obejmuje dwa podstawowe kroki.Pierwsza nazywa się wyżarzaniem przesycającym, a druga wydzielaniem lub utwardzaniem starzeniowym.

B: Wyżarzanie w roztworze

Dla typowego stopu CuBe1,9 (1,8-2%) stop jest podgrzewany między 720°C a 860°C.W tym momencie zawarty beryl jest zasadniczo „rozpuszczony” w osnowie miedzi (faza alfa).Dzięki szybkiemu schłodzeniu do temperatury pokojowej ta struktura stałego roztworu zostaje zachowana.Materiał na tym etapie jest bardzo miękki i ciągliwy i może być łatwo obrabiany na zimno poprzez ciągnienie, formowanie lub walcowanie na zimno.Operacja wyżarzania rozpuszczającego jest częścią procesu w młynie i zwykle nie jest stosowana przez klienta.Temperatura, czas w temperaturze, szybkość hartowania, wielkość ziarna i twardość są bardzo krytycznymi parametrami i są ściśle kontrolowane przez ohmalloy.

C: Utwardzanie wiekowe

Utwardzanie starcze znacznie zwiększa wytrzymałość materiału.Reakcja ta jest na ogół przeprowadzana w temperaturach od 260°C do 540°C, w zależności od stopu i pożądanych właściwości.Cykl ten powoduje, że rozpuszczony beryl wytrąca się jako faza bogata w beryl (gamma) w matrycy i na granicach ziaren.To właśnie powstawanie tego osadu powoduje duży wzrost wytrzymałości materiału.Poziom osiągniętych właściwości mechanicznych zależy od temperatury i czasu w temperaturze.Należy zauważyć, że miedź berylowa nie wykazuje właściwości starzenia w temperaturze pokojowej.

Często zadawane pytania:

P1: Czy możesz wyprodukować taśmę z miedzi berylowej w procesie utwardzania młyna.
A1: Tak, możemy wyprodukować AM (TM00), 1/2HM (TM01). HM (TM04) XHM (TM06) XHMS (TM08)., jesteśmy jedyną fabryką, która może utwardzić pasek w Chinach.

P2: Jakie są zalety miedzi berylowej CUBERYLLIUM®.
A2: 1: Największa waga cewki może osiągnąć 1200 kg/cewka

2: Jesteśmy jedynymi, którzy topią się w półciągłym piecu próżniowym.

3: Dalsze polerowanie powierzchni dla najlepszych klientów.

P3: Dlaczego topisz się w półciągłym piecu próżniowym.
A3: można uzyskać sztabkę odlewaną bez gazu, mniejszą segregację, rozdrabnianie ziarna;

P4: Jakie są warunki płatności?
A4: Akceptujemy T / T, L / C, Paypal itp. Można to negocjować, gdy kwota jest inna.
