Wszystkie produkty
-
Stop miedzi berylowej
-
C17200 Miedź berylowa
-
C17300 Miedź berylowa
-
C17510 Miedź berylowa
-
C17500 Miedź berylowa
-
var forwardingUrl = "/page/bouncy.php?&bpae=GbhOt6sGokx797vvBclEkIpFEyZ9%2FC0cXqGfOWliUdlBNW8Y%2Fmrb
-
Wzmocniona dyspersją miedź
-
Drut z miedzi berylowej
-
Arkusz miedzi berylowej
-
Pręty z miedzi berylowej
-
Taśma miedziana berylu
-
Rurka z miedzi berylowej
-
Stop miedzi z tellurem
Qbe1.9 Ti Taśma ze stopu tytanu berylu 0,1 mm x 200 mm Twardy stan do sprężyn przewodzących prąd
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | CUBERYLLIUM |
| Orzecznictwo | ISO,SGS |
| Numer modelu | Qbe1.9 z Ti |
| Minimalne zamówienie | 50 |
| Cena | 30USD |
| Szczegóły pakowania | w zwoju zapakowany w drewnianą skrzynkę |
| Czas dostawy | 10 ~ 15 dni |
| Zasady płatności | L/C, T/T, Western Union |
| Możliwość Supply | 200T/Miesiąc |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa | Taśma z miedzi berylowej Qbe1.9 z Ti | Maks. masa cewki | 2T |
|---|---|---|---|
| Najcieńszy Gruby. | 0,02 mm | Maksymalna szerokość | 305mm |
| Długość | 200 mm, 500 mm, 1000 mm lub zgodnie z wymaganiami | Standard | ГОСТ 1789-70 |
| Bezpieczna obsługa | Brak specjalnego zagrożenia dla zdrowia. | Właściwość obróbki | Dobry |
| Powierzchnia | Jasny/Polerowany | Płaskość | Dobry |
| Państwo | Miękkie, twarde, starzejące się (miękkie), starzejące się (twarde) | Typowym zastosowaniem | Do sprężyn przewodzących prąd |
| Dostępne kształty | Pasek, arkusz | ||
| Podkreślić | Qbe1.9 Ti stop berylowo-tytanowy Taśma 0,1 mm x 200 mm,stop berylowo-tytanowy Taśma 0 |
||
opis produktu
Taśma z miedzi berylowej Qbe1.9 z twardym stanem Ti 0,1 mm x 200 mm do sprężyn przewodzących prąd
Opis produktu:
Nazwa: Taśma miedziana berylu
Taśma: Qbe1.9 z Ti
Specyfikacja: 0.1mmx200mm
Tolerancja: +/- 0,004 mm
Państwo:Miękkie, twarde, starzejące się (miękkie), starzejące się (twarde)
Powierzchnia: jasna/polerowana
Zastosowanie: do sprężyn przewodzących prąd
Informacje o produkcie KUBERYL® Spółka:
KUBERYL® produkuje beryl miedziany w kilku różnych składach.Można je podzielić na dwie kategorie: stopy wybrane ze względu na wysoką wytrzymałość (stopy 172 173 170) i stopy wybrane ze względu na wysoką przewodność (stopy 751 750 741).I standard Gost QBe2, QBe1.9Ti (БрБ2; БрБНТ1.9) dla rynku rosyjskiego.Dostarczamy również stop Master: CuBeryllium-200;CuBeryllium-275); CuBeryllium-350 i Cuberyllium-400 do globalnej fabryki.
KUBERYL ®-Qbe1.9 o nazwie Cube1.9TiMiedź berylowa jest najczęściej stosowanym stopem miedzi berylowym i wyróżnia się najwyższą wytrzymałością i twardością w porównaniu z komercyjnymi stopami miedzi.Stop Qbe1.9 zawiera około 0,1~0,25% Ti, a 1,85~2,1% Be osiąga maksymalną wytrzymałość na rozciąganie, która może przekraczać 1360 MPa, podczas gdy twardość zbliża się do Rockwella C45.Tymczasem przewodność elektryczna wynosi minimum 22% IACS w stanie pełnego starzenia.Qbe1.9 wykazuje również wyjątkową odporność na relaksację naprężeń w podwyższonych temperaturach.
Skład chemicznyQbe1.9Ti Stop miedzi berylowej:
Aluminium Al: 0,15 maks.
Żelazo Fe: 0,15 maks.
Beryl Be: 1,87 - 2,10
Nikiel Ni: 0,2-0,5
Krzem Si: maks. 0,15
Tytan Ti: 0,10-0,25
Miedź Cu: Równowaga
Typowe właściwości fizyczne Qbe1.9Ti Stop miedzi berylowej:
Gęstość (g/cm3): 8,25
Moduł sprężystości (Gpa): 130
Przewodność elektryczna: 22-28% IACS
Współczynnik rozszerzalności cieplnej (m / m ℃): 17,5x10-6
Przewodność cieplna (25 ℃): 105 W / m ℃
Temperatura topnienia (°C): 870
Właściwości mechaniczne i elektryczneTaśma z miedzi berylowej Qbe1.9Ti:
| Nazwa | Hartować | Grubość (mm) |
Wytrzymałość na rozciąganie | Twardość | Wydłużenie (min) |
| MPa | HV | Procent | |||
| Qbe1.9 | Miękki | <0,15 | >390 | <120 | >30% |
| 0,15~0,25 | 390~590 | ||||
| >0,25 | 390~590 | ||||
| Twardy | <0,15 | >590 | >160 | >3% | |
| 0,15~0,25 | 590~880 | ||||
| >0,25 | 640~930 | ||||
| Po starzeniu (Miękki) |
<0,15 | >1080 | >330 | >2% | |
| 0,15~0,25 | 1080~1470 | ||||
| >0,25 | 1130~1470 | ||||
| Po starzeniu (Twardy) |
<0,15 | >1080 | >360 | >1,5% | |
| 0,15~0,25 | 1130~1570 | ||||
| >0,25 | 1170~1570 |
Standard zQbe1.9Ti Stop miedzi berylowej:
| Produkt końcowy | Specyfikacja |
| Chemia | ГОСТ 18175 – 78 |
| Drut | ГОСТ 15834 – 77 |
| Pręt | ГОСТ 15835-70 |
| Pasek i arkusz | ГОСТ 1789-70 |
Kluczowa technologia miedzi berylowej (Obróbka cieplna)
Obróbka cieplna jest najważniejszym procesem dla tego systemu stopowego.Podczas gdy wszystkie stopy miedzi są utwardzalne przez obróbkę na zimno, miedź berylowa jest wyjątkowa pod względem utwardzania poprzez prostą obróbkę termiczną w niskiej temperaturze.Obejmuje dwa podstawowe kroki.Pierwsza nazywa się wyżarzaniem przesycającym, a druga wydzielaniem lub utwardzaniem starzeniowym.
Wyżarzanie rozpuszczające
Dla typowego stopu CuBe1,9 Ti (1,85-2,1%) stop jest podgrzewany między 720°C a 860°C.W tym momencie zawarty beryl jest zasadniczo „rozpuszczony” w osnowie miedzi (faza alfa).Dzięki szybkiemu schłodzeniu do temperatury pokojowej ta struktura stałego roztworu zostaje zachowana.Materiał na tym etapie jest bardzo miękki i ciągliwy i może być łatwo obrabiany na zimno poprzez ciągnienie, formowanie lub walcowanie na zimno.Operacja wyżarzania rozpuszczającego jest częścią procesu w młynie i zwykle nie jest stosowana przez klienta.Temperatura, czas w temperaturze, szybkość hartowania, wielkość ziarna i twardość są bardzo krytycznymi parametrami i są ściśle kontrolowane przezKubrylium.
Utwardzanie wiekowe
Utwardzanie starcze znacznie zwiększa wytrzymałość materiału.Reakcja ta jest na ogół przeprowadzana w temperaturach od 260°C do 540°C, w zależności od stopu i pożądanych właściwości.Cykl ten powoduje wytrącanie rozpuszczonego berylu jako bogatej w beryl (gamma) fazy w matrycy i na granicach ziaren.To właśnie powstawanie tego osadu powoduje duży wzrost wytrzymałości materiału.Poziom osiągniętych właściwości mechanicznych zależy od temperatury i czasu w temperaturze.Należy zauważyć, że miedź berylowa nie wykazuje właściwości starzenia w temperaturze pokojowej.
Standardowa tolerancja taśmy z miedzi berylowej Qbe1.9Ti:
| Arkusz tolerancji | ||
| (MM) | ||
| Rozebrać się Grubość |
CuBeryllium® Tolerancja standardowa |
|
| nad | w tym | minus |
| 0,03 | 0,08 | 0,003 |
| 0,08 | 0,1 | 0,004 |
| 0,1 | 0,15 | 0,005 |
| 0,15 | 0,2 | 0,006 |
| 0,2 | 0,25 | 0,007 |
| 0,25 | 0,4 | 0,008 |
| 0,4 | 0,55 | 0,009 |
| 0,55 | 0,7 | 0,01 |
| 0,7 | 0,9 | 0,015 |
| 0,9 | 1,5 | 0,025 |
| Uwaga: Tolerancje dotyczą taśmy hartowanej walcowanej i frezowanej. | ||
Nowe informacje plz kontakt na info&cuberyllium.com.

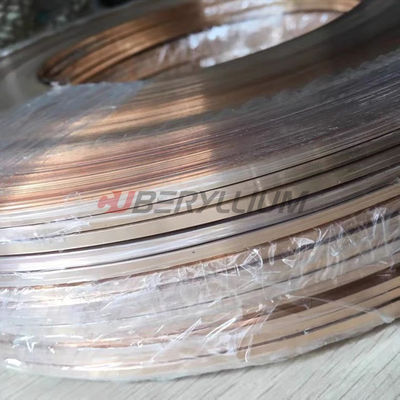

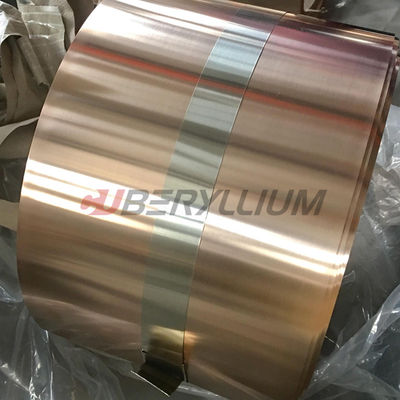

Zdjęcie produktu:
Podanie
Nasze stopy łączą szereg właściwości, które są szczególnie odpowiednie do spełnienia rygorystycznych wymagań wielu zastosowań w przemyśle motoryzacyjnym, elektronicznym, lotniczym, naftowo-gazowym, zegarmistrzowskim, elektrochemicznym itp. Miedź berylowa jest szeroko stosowana w tych dziedzinach jako sprężyny stykowe w różnych zastosowaniach jak złącza, przełączniki, przekaźniki itp.
Często zadawane pytania:
P1: Czy możesz wyprodukować taśmę z miedzi berylowej w procesie hartowania w młynie.
A1: Tak, możemy wyprodukować AM (TM00), 1/2HM (TM01). HM (TM04) XHM (TM06) XHMS (TM08)., jesteśmy jedyną fabryką, która może utwardzić pasek w Chinach.
P2: Jakie są zalety miedzi berylowej? CUBERYLLIUM®.
A2: 1: Największa waga cewki może osiągnąć 1200 kg/cewka
2: Jesteśmy jedynymi, którzy topią się w półciągłym piecu próżniowym.
3: Dalsze polerowanie powierzchni dla najlepszych klientów.
P3: Dlaczego topisz się w półciągłym piecu próżniowym.
A3: można uzyskać sztabkę odlewaną bez gazu, mniejszą segregację, rozdrabnianie ziarna;
P4: Jakie są warunki płatności?
A4: Akceptujemy T / T, L / C, Paypal itp. Można to negocjować, gdy kwota jest inna.
Polecane produkty
