Wszystkie produkty
-
Stop miedzi berylowej
-
C17200 Miedź berylowa
-
C17300 Miedź berylowa
-
C17510 Miedź berylowa
-
C17500 Miedź berylowa
-
var forwardingUrl = "/page/bouncy.php?&bpae=GbhOt6sGokx797vvBclEkIpFEyZ9%2FC0cXqGfOWliUdlBNW8Y%2Fmrb
-
Wzmocniona dyspersją miedź
-
Drut z miedzi berylowej
-
Arkusz miedzi berylowej
-
Pręty z miedzi berylowej
-
Taśma miedziana berylu
-
Rurka z miedzi berylowej
-
Stop miedzi z tellurem
CW101C TD01 TB00 C17200 Drut berylowy z odpornością na korozję
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | CUBERYLLIUM® |
| Orzecznictwo | ISO ROHS |
| Numer modelu | CW101C (UNS.C17200) |
| Minimalne zamówienie | 30kg |
| Cena | USD 30/KG |
| Szczegóły pakowania | Zapakuj w cewkę + wodoodporną folię do nawijania + suszarkę + drewnianą obudowę |
| Czas dostawy | 10～15 dni roboczych |
| Zasady płatności | L/C, T/T, Western Union |
| Możliwość Supply | 50T/Miesiąc |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa | CW101C (UNS.C17200) Miedziany drut okrągły | Klasa CUBERYLLIUM® | CUBERYLLIUM® 172 |
|---|---|---|---|
| Średnica | 0,1-0,8 mm | Hartować | A(TB00), 1/4H(TD01), 1/2H(TD02), 3/4H(TD03, H(TD04) |
| Powierzchnia | Jasny | Typowym zastosowaniem | Sprężyny śrubowe |
| Kształt dla dostępnych | Drut pręta lub cewki | Pakiet | w cewkach |
| ASTM | ASTM B197 | Podanie | Dla sprężyn |
| Podkreślić | CW101C TB00 C17200 drut berylowy,CW101C TD01 C17200 drut berylowy,drut berylowy z brązu |
||
opis produktu
CW101C (UNS.C17200) Miedziany drut okrągły o doskonałej odporności na korozję
Opis produktu:
Nazwa: Okrągły drut miedziany
Klasa: CW101C (UNS.C17200)
Specyfikacja: Średnica 0,1-0,8 mm
Powierzchnia: jasna
Stan: A(TB00), 1/4H(TD01), 1/2H(TD02), 3/4H(TD03, H(TD04)
Cechy: Wysoka wytrzymałość i elestyczność
Zastosowanie: do sprężyn
KUBERYL® jest wyspecjalizowanym, innowacyjnym producentem stopów miedzi berylu z profesjonalnym zespołem badawczo-rozwojowym, nowoczesną linią produkcyjną i rygorystycznym systemem zarządzania jakością.
KUBERYLGłównymi produktami firmy ® są stopy miedzi berylowej, w tym miedź berylowa C17200, miedź berylowa C17300, miedź berylowa automatowa C17500, miedź berylowo-kobaltowa C17510, miedź CuCo1Ni1Be nikiel-kobalt miedź berylowa, miedź berylowa C17410, miedź berylowa C17000 i miedź QBe2 0.0.
Podanie
Typowe zastosowania miedzi berylowej obejmują złącza elektryczne/elektroniczne, sprężyny przewodzące prąd, precyzyjne części obrabiane śrubami, elektrody spawalnicze, łożyska, formy z tworzyw sztucznych i komponenty odporne na korozję.
Skład chemicznyCW101C (UNS.C17200) Stop miedzi:
| KUBERYL® Marka | Numer UNS | Beryl | Kobalt + Nikiel |
+Kobalt + Nikiel + Żelazo |
Pb | Miedź |
| Cuberyl-C172 | C17200 | 1,80-2,00 | 0,20 min | 0,6 maks. | 0,02 maks. | Saldo |
Miedź z dodatkami wynosi 99,5% min.
Typowe właściwości fizyczneCW101C (UNS.C17200) Stop miedzi:
| Gęstość (g/cm3): | 8.36 |
| Gęstość przed starzeniem (g/cm3): | 8.25 |
| Moduł sprężystości (kg/mm2 (103)): | 13,4 |
| Współczynnik rozszerzalności cieplnej (20°C do 200°C m/m/°C): | 17x10-6 |
| Przewodność cieplna (cal/(cm-s-°C)): | 0,25 |
| Zakres topnienia (°C): | 870-980 |
Właściwości mechaniczne i elektryczneCW101C (UNS.C17200) Miedziany drut okrągły:
| Stop | Temperament (*) | Obróbka cieplna | Wytrzymałość na rozciąganie Mpa | Procent wydłużenia | Procent przewodności elektrycznej IACS |
| KUBERYL 172 |
A | / | 400～580 | 30-60 | 15-19 |
| (TB00) | |||||
| 1/4 godz | / | 570～795 | 3~25 | 15-19 | |
| (TD01) | |||||
| 1/2 godz | / | 710～930 | 2~15 | 15-19 | |
| (TD02) | |||||
| 3/4 H | / | 840～1070 | 2~8 | 15-19 | |
| (TD03) | |||||
| h | / | 915～1140 | 1~6 | 15-19 | |
| (TD04) | |||||
| KUBERYL 172 |
W | 3 godziny 315 ℃ | 1050~1380 | 3 minuty | 22-28 |
| (TF00) | |||||
| 1/4 HT | 2 godziny 315 ℃ | 1150~1450 | 2 min | 22-28 | |
| (TH01) | |||||
| 1/2 HT | 1,5 godziny 315 ℃ | 1200~1480 | 2 min | 22-28 | |
| (TH02) | |||||
| 3/4 HT | 1,0 godz. 315 ℃ | 1250~1585 | 2 min | 22-28 | |
| (TH03) | |||||
| HT | 1,0 godz. 315 ℃ | 1300~1585 | 1 minuta | 22-28 | |
| (TH04) |
Międzynarodowa specyfikacjaCW101C (UNS.C17200) Stop miedzi:
| Rodzaj produktu | Rodzaj temperamentu |
| Bar | ASTM B196 |
| Wojskowy Mil-C-21657 | |
| Pręt | ASTM B196 |
| Wojskowy Mil-C-21657 | |
| Drut | ASTM B197, AMS4725, SAE J461463, RWMA klasa 4 |
| Normy europejskie | CuBe2, Stop 25, BrB2, DIN.2.1247, CW101C zgodnie z EN |
Notatka:
ASTM: Amerykańskie Towarzystwo Badań i Materiałów
SAE: Stowarzyszenie Inżynierów Motoryzacyjnych
AMS: Specyfikacja materiałów lotniczych (opublikowana przez SEA)
RWMA: Stowarzyszenie Producentów Spawaczy Oporu
Uwaga: O ile nie określono inaczej, materiał będzie produkowany przez ASTM.
Kluczowa technologia miedzi berylowej (Obróbka cieplna)
Obróbka cieplna jest najważniejszym procesem dla tego systemu stopowego.Podczas gdy wszystkie stopy miedzi są utwardzalne przez obróbkę na zimno, miedź berylowa jest wyjątkowa pod względem utwardzania poprzez prostą obróbkę termiczną w niskiej temperaturze.Obejmuje dwa podstawowe kroki.Pierwsza nazywa się wyżarzaniem przesycającym, a druga wydzielaniem lub utwardzaniem starzeniowym.
Wyżarzanie w roztworze
Dla typowego stopu CuBe2Pb) stop jest podgrzewany między 720°C a 860°C.W tym momencie zawarty beryl jest zasadniczo „rozpuszczony” w osnowie miedzi (faza alfa).Dzięki szybkiemu schłodzeniu do temperatury pokojowej ta struktura stałego roztworu zostaje zachowana.Materiał na tym etapie jest bardzo miękki i ciągliwy i może być łatwo obrabiany na zimno poprzez ciągnienie, formowanie lub walcowanie na zimno.Operacja wyżarzania rozpuszczającego jest częścią procesu w młynie i zwykle nie jest stosowana przez klienta.Temperatura, czas w temperaturze, szybkość hartowania, wielkość ziarna i twardość są bardzo krytycznymi parametrami i są ściśle kontrolowane przez ohmalloy.
Utwardzanie wiekowe
Utwardzanie starcze znacznie zwiększa wytrzymałość materiału.Reakcja ta jest na ogół przeprowadzana w temperaturach od 260°C do 540°C, w zależności od stopu i pożądanych właściwości.Cykl ten powoduje, że rozpuszczony beryl wytrąca się jako faza bogata w beryl (gamma) w matrycy i na granicach ziaren.To właśnie powstawanie tego osadu powoduje duży wzrost wytrzymałości materiału.Poziom osiągniętych właściwości mechanicznych zależy od temperatury i czasu w temperaturze.Należy zauważyć, że miedź berylowa nie wykazuje właściwości starzenia w temperaturze pokojowej.
Produkcja
| TECHNIKA ŁĄCZENIA | STOSOWNOŚĆ |
| Mosiężnictwo | Dobry |
| Spoina czołowa | Sprawiedliwy |
| Zdolność do pracy na zimno | Świetny |
| Zdolność do formowania na gorąco | Dobry |
| Spawanie łukiem metalowym powlekanym | Dobry |
| Spawanie łukowe w osłonie gazowej | Dobry |
| Ocena obrabialności | 50 |
| Spawanie tlenowo-acetylenowe | Niepolecane |
| Spoina szwowa | Sprawiedliwy |
| Lutowanie | Dobry |
| Miejsce spoiny | Dobry |

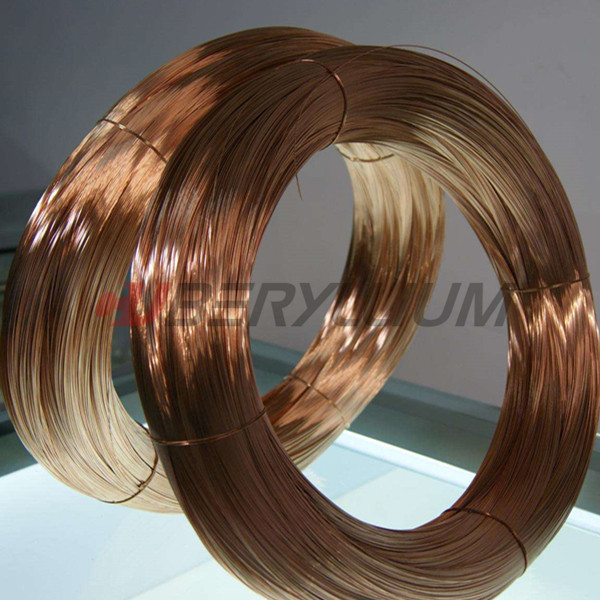

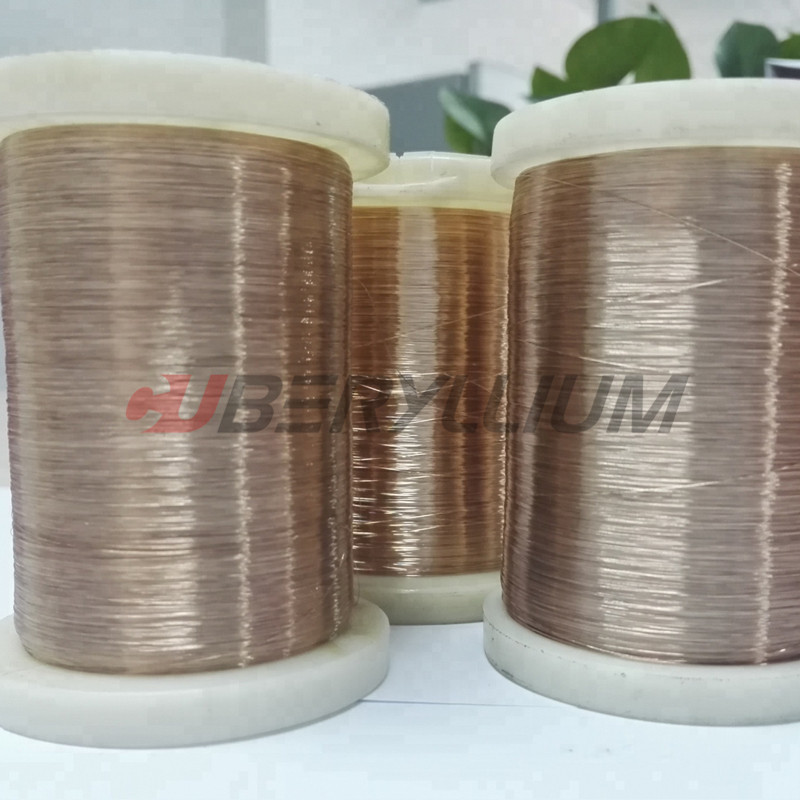

Zdjęcie produktu:
Często zadawane pytania:
P1: Czy możesz wyprodukować taśmę z miedzi berylowej w procesie utwardzania młyna.
A1: Tak, możemy wyprodukować AM (TM00), 1/2HM (TM01). HM (TM04) XHM (TM06) XHMS (TM08)., jesteśmy jedyną fabryką, która może utwardzić pasek w Chinach.
P2: Jakie są zalety miedzi berylowej? CUBERYLLIUM®.
A2: 1: Największa waga cewki może osiągnąć 1200 kg/cewka
2: Jesteśmy jedynymi, którzy topią się w półciągłym piecu próżniowym.
3: Dalsze polerowanie powierzchni dla najlepszych klientów.
P3: Dlaczego topisz się w półciągłym piecu próżniowym.
A3: można uzyskać sztabkę odlewaną bez gazu, mniejszą segregację, rozdrabnianie ziarna;
P4: Jakie są warunki płatności?
A4: Akceptujemy T / T, L / C, Paypal itp. Można to negocjować, gdy kwota jest inna.
Polecane produkty
