Wszystkie produkty
-
Stop miedzi berylowej
-
C17200 Miedź berylowa
-
C17300 Miedź berylowa
-
C17510 Miedź berylowa
-
C17500 Miedź berylowa
-
var forwardingUrl = "/page/bouncy.php?&bpae=GbhOt6sGokx797vvBclEkIpFEyZ9%2FC0cXqGfOWliUdlBNW8Y%2Fmrb
-
Wzmocniona dyspersją miedź
-
Drut z miedzi berylowej
-
Arkusz miedzi berylowej
-
Pręty z miedzi berylowej
-
Taśma miedziana berylu
-
Rurka z miedzi berylowej
-
Stop miedzi z tellurem
Td04 Td02 C17200 Obróbka miedzi berylowej Grubość 0,08-2 mm do złączy sprężynowych
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | CUBERYLLIUM |
| Orzecznictwo | ISO,SGS |
| Numer modelu | C17200 (CDA172) |
| Minimalne zamówienie | 50 |
| Cena | 30USD |
| Szczegóły pakowania | w zwoju zapakowany w drewnianą skrzynkę |
| Czas dostawy | 10 ~ 15 dni |
| Zasady płatności | L/C, T/T, Western Union |
| Możliwość Supply | 200T/Miesiąc |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa | Stop miedzi i berylu | Maks. masa cewki | 2T |
|---|---|---|---|
| Najcieńszy Gruby. | 0,02 mm | Standard | ASTM B194, SAE J463, J461 |
| Obróbka cieplna starzenia | Wiek 3 godziny w 600 ° F (315 C). | Bezpieczna obsługa | Brak specjalnego zagrożenia dla zdrowia. |
| Właściwość obróbki | Dobry | Powierzchnia | Jasny/Polerowany |
| Płaskość | Dobry | Maksymalna szerokość | 305mm |
| Państwo | Twardy, 1/2 twardy, wyżarzony | Specyfikacja | 0,2x25mm, 0,25x100mm, 0,25x26mm, 0,25x8,2mm, 0,25x9,5mm, 0,3x200mm |
| Podanie | Przemysł elektryczny, przemysł i elementy złączne | ||
| Podkreślić | c17200 td02 0,08-2mm,c17200 td04 0 |
||
opis produktu
Stop miedzi i berylu C17200 Grubość 0,08-2 mm o wysokiej wytrzymałości, stosowany do złączy sprężynowych
Produkt normalny opis:
Nazwa produktu: Stop miedzi i berylu
Klasa: C17200
Standard:ASTM B194, SAE J463, J461
Specyfikacja produktu: Grubość 0,8-2 mm
Stan: 1/2 H(TD02), H(TD04), A(TB00)
Typowe zastosowanie: używane do łączników sprężynowych
Marka produktu:KUBERYL®
KUBERYL® produkuje beryl miedziany w kilku różnych składach.
Dzielą się one na dwie kategorie: stopy miedzi berylowej o wysokiej wytrzymałości 172 (UNS. C17200), 173 (UNS. C17300), 170 (UNS. C17000) oraz stopy miedzi wybrane ze względu na wysoką przewodność 751 (UNS. 17510), 750 (UNS. 17500), 741 (UNS. 17410).
Dostarczamy również stop Master: CuBeryllium-200, CuBeryllium-275, CuBeryllium-350 i Cuberyllium-400 do globalnej fabryki.
KUBERYL ®-172 o nazwie Cube2--UNS.C17200 (CDA 172) Miedź berylowa jest najczęściej stosowanym stopem miedzi berylowym i wyróżnia się najwyższą wytrzymałością i twardościąss porównajd do handlowych stopów miedzi.Stop C17200 zawiera około.2% berylu i osiąga najwyższą wytrzymałość na rozciąganie może przekraczać 1360 MPa, podczas gdy twardość zbliża się do Rockwell C45.Tymczasem przewodność elektryczna wynosi minimum 22% IACS w stanie pełnego starzenia. C17200 wykazuje również wyjątkową odporność na relaksację naprężeń w podwyższonych temperaturach.
Skład chemiczny KUBERYL ®-172 Stopy miedzi berylowej:
Klasa produktu: KUBERYL ®-172(UNS.C17200)
Beryl (Be): 1,80-2,00%
Kobalt (Co) + Nikiel (Ni): 0,20% min
Kobalt (Co) + Nikiel (Ni) + Żelazo (Fe): 0,60% Maks.
Ołów: 0,02% maks.
Miedź (Cu): Równowaga
Uwaga: miedź plus dodatki wynoszą minimum 99,5%.
Typowe właściwości fizyczne KUBERYL ®-172 (taśma miedzi berylu C17200):
| Gęstość (g/cm3): | 8.36 |
| Gęstość przed starzeniem (g/cm3): | 8.25 |
| Moduł sprężystości (kg/mm2 (103)): | 13,4 |
| Współczynnik rozszerzalności cieplnej (20°C do 200°C m/m/°C): | 17x10-6 |
| Przewodność cieplna (cal/(cm-s-°C)): | 0,25 |
| Zakres topnienia (°C): | 870-980 |
Oznaczenia temperowania CUBERYLLIUM ®-172: Stan wyżarzony w roztworze (TB00):
| Oznaczenie CuBeryllium | ASTM | Właściwości mechaniczne i elektryczne taśmy miedzianej berylowej | ||||||
| Przeznaczenie | Opis | Wytrzymałość na rozciąganie (Mpa) |
Przesunięcie 0,2% siły plastyczności | Procent wydłużenia | TWARDOŚĆ (HV) |
TWARDOŚĆ Rockwella Skala B lub C |
Przewodnictwo elektryczne (% ZSZIK) |
|
| A | TB00 | Wyżarzony w roztworze | 410～530 | 190～380 | 35~60 | <130 | 45~78HRB | 15～19 |
| 1/2 godz | TD02 | Połowa twarda | 580～690 | 510～660 | 12~30 | 180~220 | 88~96HRB | 15～19 |
| h | TD04 | Twardy | 680~830 | 620~800 | 2~18 | 220~240 | 96~102HRB | 15～19 |
| HM | TM04 | Młyn hartowany |
930～1040 | 750～940 | 9～20 | 270～325 | 28～35HRC | 17～28 |
| SHM | TM05 | 1030～1110 | 860～970 | 9～18 | 295～350 | 31～37HRC | 17～28 | |
| XHM | TM06 | 1060～1210 | 930～1180 | 4～15 | 300～360 | 32～38HRC | 17～28 | |
Najważniejsza Technologia KUBERYL ®
A:Obróbka cieplna
Obróbka cieplna jest najważniejszym procesem dla tego systemu stopowego.Podczas gdy wszystkie stopy miedzi są utwardzalne przez obróbkę na zimno, miedź berylowa jest wyjątkowa pod względem utwardzania poprzez prostą obróbkę termiczną w niskiej temperaturze.Obejmuje dwa podstawowe kroki.Pierwsza nazywa się wyżarzaniem przesycającym, a druga wydzielaniem lub utwardzaniem starzeniowym.
B: Wyżarzanie w roztworze
Dla typowego stopu CuBe1,9 (1,8-2%) stop jest podgrzewany między 720°C a 860°C.W tym momencie zawarty beryl jest zasadniczo „rozpuszczony” w osnowie miedzi (faza alfa).Dzięki szybkiemu schłodzeniu do temperatury pokojowej ta struktura stałego roztworu zostaje zachowana.Materiał na tym etapie jest bardzo miękki i ciągliwy i może być łatwo obrabiany na zimno poprzez ciągnienie, formowanie lub walcowanie na zimno.Operacja wyżarzania rozpuszczającego jest częścią procesu w młynie i zwykle nie jest stosowana przez klienta.Temperatura, czas w temperaturze, szybkość hartowania, wielkość ziarna i twardość są bardzo krytycznymi parametrami i są ściśle kontrolowane przez ohmalloy.
C: Utwardzanie wiekowe
Utwardzanie starcze znacznie zwiększa wytrzymałość materiału.Reakcja ta jest na ogół przeprowadzana w temperaturach od 260°C do 540°C, w zależności od stopu i pożądanych właściwości.Cykl ten powoduje wytrącanie rozpuszczonego berylu jako bogatej w beryl (gamma) fazy w matrycy i na granicach ziaren.To właśnie powstawanie tego osadu powoduje duży wzrost wytrzymałości materiału.Poziom osiągniętych właściwości mechanicznych zależy od temperatury i czasu w temperaturze.Należy zauważyć, że miedź berylowa nie wykazuje właściwości starzenia w temperaturze pokojowej.
Dostępny rozmiar
Tolerancja standardowa
| Arkusz tolerancji | ||
| (MM) | ||
| Rozebrać się Grubość |
CuBeryllium® Tolerancja standardowa |
|
| nad | w tym | plus lub minus |
| 0,03 | 0,08 | 0,003 |
| 0,08 | 0,1 | 0,004 |
| 0,1 | 0,15 | 0,005 |
| 0,15 | 0,2 | 0,006 |
| 0,2 | 0,25 | 0,007 |
| 0,25 | 0,4 | 0,008 |
| 0,4 | 0,55 | 0,009 |
| 0,55 | 0,7 | 0,01 |
| 0,7 | 0,9 | 0,015 |
| 0,9 | 1,5 | 0,025 |
| Uwaga: Tolerancje dotyczą taśmy hartowanej walcowanej i frezowanej. | ||
Zastosowania KUBERYL ®-172:
| Poniżej przedstawiono główne zastosowania stopu miedzi UNS C17200: |
|

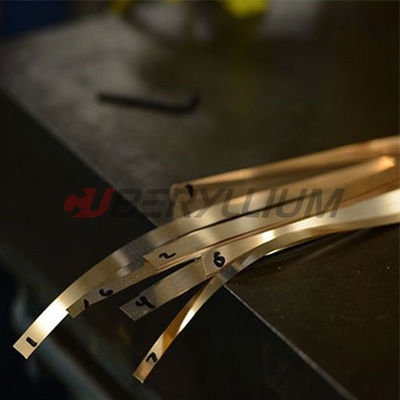

Zdjęcie produktu:
Często zadawane pytania:
P1: Czy możesz wyprodukować taśmę z miedzi berylowej w procesie hartowania w młynie.
A1: Tak, możemy wyprodukować AM (TM00), 1/2HM (TM01). HM (TM04) XHM (TM06) XHMS (TM08)., jesteśmy jedyną fabryką, która może utwardzić pasek w Chinach.
P2: Jakie są zalety miedzi berylowej CUBERYLLIUM®.
A2: 1: Największa waga cewki może osiągnąć 1200 kg/cewka
2: Jesteśmy jedynymi, którzy topią się w półciągłym piecu próżniowym.
3: Dalsze polerowanie powierzchni dla najlepszych klientów.
P3: Dlaczego topisz się w półciągłym piecu próżniowym.
A3: można uzyskać sztabkę odlewaną bez gazu, mniejszą segregację, rozdrabnianie ziarna;
P4: Jakie są warunki płatności?
A4: Akceptujemy T / T, L / C, Paypal itp. Można to negocjować, gdy kwota jest inna.
Polecane produkty
