Wszystkie produkty
Osoba kontaktowa : Yomi
Numer telefonu : +8617376550856
Whatsapp : 8617376550856

1/2 kostki twardej 2 pasek miedzi berylowej TD02 C17200 0,25 mm x 8,2 mm

  • 1/2 Hard Cube 2 Beryllium Copper TD02 Strip C17200 0.25mmx8.2mm
  • 1/2 Hard Cube 2 Beryllium Copper TD02 Strip C17200 0.25mmx8.2mm
Miejsce pochodzenia Chiny
Nazwa handlowa CUBERYLLIUM
Orzecznictwo ISO,SGS
Numer modelu C17200/CuBe2
Minimalne zamówienie 50
Cena 30USD
Szczegóły pakowania w zwoju zapakowany w drewnianą skrzynkę
Czas dostawy 10 ~ 15 dni
Zasady płatności L/C, T/T, Western Union
Możliwość Supply 200T/Miesiąc

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa Taśma miedziana berylu Maks. waga cewki 2T
Najcieńszy Gruby. 0,02 mm Standard ASTM B194
Obróbka cieplna starzenia Wiek 3 godziny w 600 ° F (315 C). Bezpieczna obsługa Brak specjalnego zagrożenia dla zdrowia.
Właściwość obróbki Dobry Powierzchnia Jasny/Polerowany
Płaskość Dobry Twardość 180~220 WN
Wytrzymałość na rozciąganie 580-690 MPa Przesunięcie 0,2% siły plastyczności 510-660
Procent wydłużenia 12~30 Przewodnictwo elektryczne 15~19% IACS
Maksymalna szerokość 305mm
Podkreślić

1/2 twarda kostka 2 miedź berylowa TD02 0.25mmx8.2mm

,

taśma miedziana berylowa TD02 C17200 0.25mmx8.2mm

,

taśma miedziana berylowa TD02 0.25mmx8.2mm
Zostaw wiadomość
opis produktu

Taśma miedziana berylu CuBe2 / C17200 0,25 mm * 8,2 mm Stan 1/2 twardy (TD02)

Produkt normalny opis:

Nazwa produktu: Taśma miedziana berylu

Specyfikacja produktu: CuBe2 / C17200 0,25 mm * 8,2 mm

Stan: 1/2 twardy (TD02)

Marka produktu:KUBERYL®





KUBERYL® produkuje beryl miedziany w kilku różnych składach.Można je podzielić na dwie kategorie: stopy wybrane ze względu na wysoką wytrzymałość (stopy 172 173 170) i ​​stopy wybrane ze względu na wysoką przewodność (stopy 751 750 741).Dostarczamy również stop Master: CuBeryllium-200;CuBeryllium-275); CuBeryllium-350 i Cuberyllium-400 do globalnej fabryki.



KUBERYL ®-172 również nazwany Cube2--C17200 (CDA 172) Miedź berylowa jest najczęściej stosowanym stopem miedzi berylowym i wyróżnia się najwyższą wytrzymałością i twardościąss porównajd do handlowych stopów miedzi.Stop C17200 zawiera około.2% berylu i osiąga najwyższą wytrzymałość na rozciąganie może przekraczać 1360 MPa, podczas gdy twardość zbliża się do Rockwell C45.Tymczasem przewodność elektryczna wynosi minimum 22% IACS w stanie pełnego starzenia. C17200 wykazuje również wyjątkową odporność na relaksację naprężeń w podwyższonych temperaturach.



Skład chemiczny:

KUBERYL® Marka Numer UNS Beryl Kobalt
+ Nikiel		 +Kobalt
+ Nikiel
+ Żelazo		 Prowadzić Miedź
Cukruryl-C172 C17200 1,80-2,00 0,20 min 0,6 maks. 0,02 maks. Balansować

Uwaga: miedź z dodatkami wynosi 99,5% min.




Typowe właściwości fizyczne CUBERYLLIUM 172:



Dostarczanie rozwiązań
Gęstość
(g/cm3)		 Moduł sprężystości
(GPa)		 Współczynnik
Rozszerzalność termiczna
(m/m/°C)		 Termiczny
Przewodność
(W/mK)		 Topienie
Temperatura
(°C)		 Pojemność cieplna
(J/gK)
8.36 131 17,5 130 870-980 0,44





Common Temper dostarczamy:

Oznaczenie CuBeryllium ASTM Właściwości mechaniczne i elektryczne taśmy miedzianej berylowej
Przeznaczenie Opis Wytrzymałość na rozciąganie
(Mpa) 		Przesunięcie 0,2% siły plastyczności Procent wydłużenia TWARDOŚĆ
(HV)		 TWARDOŚĆ
Rockwella
Skala B lub C		 Przewodnictwo elektryczne
(% ZSZIK)
A TB00 Wyżarzony w roztworze 410～530 190～380 35~60 <130 45~78HRB 15～19
1/2 godz TD02 Połowa twarda 580～690 510～660 12~30 180~220 88~96HRB 15～19
h TD04 Twardy 680~830 620~800 2~18 220~240 96~102HRB 15～19
HM TM04

Młyn hartowany		 930～1040 750～940 9～20 270～325 28～35HRC 17～28
SHM TM05 1030～1110 860～970 9～18 295～350 31～37HRC 17～28
XHM TM06 1060～1210 930～1180 4～15 300～360 32～38HRC 17～28



Kluczowa technologia miedzi berylowej (Obróbka cieplna)

Obróbka cieplna jest najważniejszym procesem dla tego systemu stopowego.Podczas gdy wszystkie stopy miedzi są utwardzalne przez obróbkę na zimno, miedź berylowa jest wyjątkowa pod względem utwardzania poprzez prostą obróbkę termiczną w niskiej temperaturze.Obejmuje dwa podstawowe kroki.Pierwsza nazywa się wyżarzaniem przesycającym, a druga wydzielaniem lub utwardzaniem starzeniowym.

Wyżarzanie rozpuszczające

Dla typowego stopu CuBe1,9 (1,8-2%) stop jest podgrzewany między 720°C a 860°C.W tym momencie zawarty beryl jest zasadniczo „rozpuszczony” w osnowie miedzi (faza alfa).Dzięki szybkiemu schłodzeniu do temperatury pokojowej ta struktura stałego roztworu zostaje zachowana.Materiał na tym etapie jest bardzo miękki i ciągliwy i może być łatwo obrabiany na zimno poprzez ciągnienie, formowanie lub walcowanie na zimno.Operacja wyżarzania rozpuszczającego jest częścią procesu w młynie i zwykle nie jest stosowana przez klienta.Temperatura, czas w temperaturze, szybkość hartowania, wielkość ziarna i twardość są bardzo krytycznymi parametrami i są ściśle kontrolowane przez ohmalloy.

Utwardzanie wiekowe

Utwardzanie starcze znacznie zwiększa wytrzymałość materiału.Reakcja ta jest na ogół przeprowadzana w temperaturach od 260°C do 540°C, w zależności od stopu i pożądanych właściwości.Cykl ten powoduje wytrącanie rozpuszczonego berylu jako bogatej w beryl (gamma) fazy w matrycy i na granicach ziaren.To właśnie powstawanie tego osadu powoduje duży wzrost wytrzymałości materiału.Poziom osiągniętych właściwości mechanicznych zależy od temperatury i czasu w temperaturze.Należy zauważyć, że miedź berylowa nie wykazuje właściwości starzenia w temperaturze pokojowej.



Tolerancja standardowa

Arkusz tolerancji
(MM)
Rozebrać się
Grubość		 CuBeryllium®
Tolerancja standardowa
nad w tym plus lub minus
0,03 0,08 0,003
0,08 0,1 0,004
0,1 0,15 0,005
0,15 0,2 0,006
0,2 0,25 0,007
0,25 0,4 0,008
0,4 0,55 0,009
0,55 0,7 0,01
0,7 0,9 0,015
0,9 1,5 0,025
Uwaga: Tolerancje dotyczą taśmy hartowanej walcowanej i frezowanej.

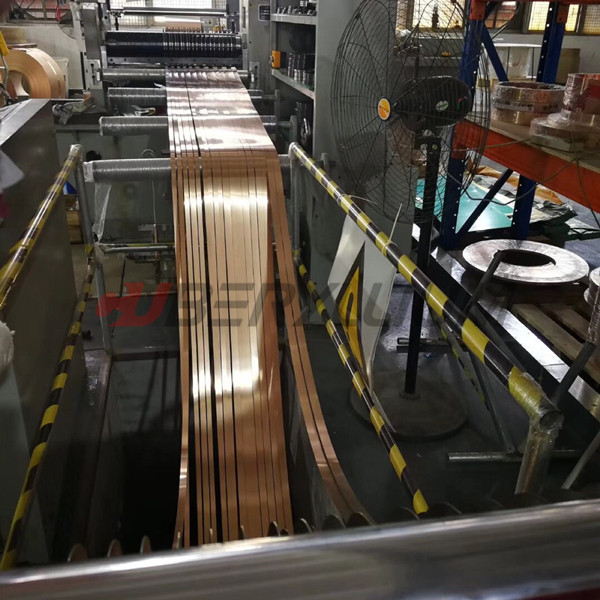

Zdjęcia produktów:

1/2 kostki twardej 2 pasek miedzi berylowej TD02 C17200 0,25 mm x 8,2 mm 0



Podanie

Nasze stopy łączą szereg właściwości, które są szczególnie odpowiednie do spełnienia rygorystycznych wymagań wielu zastosowań w przemyśle motoryzacyjnym, elektronicznym, lotniczym, naftowo-gazowym, zegarmistrzowskim, elektrochemicznym itp. Miedź berylowa jest szeroko stosowana w tych dziedzinach jako sprężyny stykowe w różnych zastosowaniach jak złącza, przełączniki, przekaźniki itp.



Często zadawane pytania:

P1: Czy możesz wyprodukować taśmę z miedzi berylowej w procesie hartowania w młynie.
A1: Tak, możemy wyprodukować AM (TM00), 1/2HM (TM01). HM (TM04) XHM (TM06) XHMS (TM08)., jesteśmy jedyną fabryką, która może utwardzić pasek w Chinach.

P2: Jakie są zalety miedzi berylowej CUBERYLLIUM®.
A2: 1: Największa waga cewki może osiągnąć 1200 kg/cewka

2: Jesteśmy jedynymi, którzy topią się w półciągłym piecu próżniowym.

3: Dalsze polerowanie powierzchni dla najlepszych klientów.

P3: Dlaczego topisz się w półciągłym piecu próżniowym.
A3: można uzyskać sztabkę odlewaną bez gazu, mniejszą segregację, rozdrabnianie ziarna;

P4: Jakie są warunki płatności?
A4: Akceptujemy T / T, L / C, Paypal itp. Można to negocjować, gdy kwota jest inna.

tagi:

płyta z brązu berylowego

taśma ze stopu brązu berylowego ASTM

taśma ze stopu brązu berylowego c17200
