Wszystkie produkty
-
Stop miedzi berylowej
-
C17200 Miedź berylowa
-
C17300 Miedź berylowa
-
C17510 Miedź berylowa
-
C17500 Miedź berylowa
-
var forwardingUrl = "/page/bouncy.php?&bpae=GbhOt6sGokx797vvBclEkIpFEyZ9%2FC0cXqGfOWliUdlBNW8Y%2Fmrb
-
Wzmocniona dyspersją miedź
-
Drut z miedzi berylowej
-
Arkusz miedzi berylowej
-
Pręty z miedzi berylowej
-
Taśma miedziana berylu
-
Rurka z miedzi berylowej
-
Stop miedzi z tellurem
Cube 2 Taśma ze stopu miedzi berylowej Qbe1.9 0.3mmx200mm БрБНТ1.9 Do procesu tłoczenia
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | CUBERYLLIUM |
| Orzecznictwo | ISO,SGS |
| Numer modelu | Qbe1.9 |
| Minimalne zamówienie | 50 |
| Cena | 30USD |
| Szczegóły pakowania | w zwoju zapakowany w drewnianą skrzynkę |
| Czas dostawy | 10 ~ 15 dni |
| Zasady płatności | L/C, T/T, Western Union |
| Możliwość Supply | 200T/Miesiąc |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa | Taśma miedziana berylu | Maks. masa cewki | 2T |
|---|---|---|---|
| Najcieńszy Gruby. | 0,02 mm | Maksymalna szerokość | 305mm |
| Długość | 200 mm, 500 mm, 1000 mm lub zgodnie z wymaganiami | Standard | ГОСТ 1789-70 |
| Bezpieczna obsługa | Brak specjalnego zagrożenia dla zdrowia. | Właściwość obróbki | Dobry |
| Powierzchnia | Jasny/Polerowany | Płaskość | Dobry |
| Państwo | Miękkie, twarde, starzejące się (miękkie), starzejące się (twarde) | Typowym zastosowaniem | Do procesu tłoczenia |
| Dostępne kształty | Pasek, arkusz | ||
| Podkreślić | Taśma ze stopu berylu miedzi Qbe1.9 0,3 mm x 200 mm,taśma ze stopu berylu miedzi 0 |
||
opis produktu
CUBERYLLIUM Marka Beryl Coper Qbe1.9 0.3mmx200mm БрБНТ1.9 Pasek do procesu stemplowania wg standardu gost
Opis produktu:
Nazwa: Taśma miedziana berylu
Taśma: Qbe1.9
Specyfikacja: 0,3 mm x 200 mm
Tolerancja: +/- 0,008 mm
Państwo: Miękkie, twarde, starzejące się (miękkie), starzejące się (twarde)
Powierzchnia: jasna/polerowana
aplikacji: Do procesu tłoczenia
KUBERYL ®-Qbe1.9 o nazwie Cube1.9TiMiedź berylowa jest najczęściej stosowanym stopem miedzi berylowym i wyróżnia się najwyższą wytrzymałością i twardością w porównaniu z komercyjnymi stopami miedzi.Stop Qbe1.9 zawiera około 0,1~0,25% Ti, a 1,85~2,1% Be osiąga maksymalną wytrzymałość na rozciąganie, która może przekraczać 1360 MPa, podczas gdy twardość zbliża się do Rockwella C45.Tymczasem przewodność elektryczna wynosi minimum 22% IACS w stanie pełnego starzenia.Qbe1.9 wykazuje również wyjątkową odporność na relaksację naprężeń w podwyższonych temperaturach.
Wprowadzenie stopu miedzi berylu:
Brąz z berylem jako głównym dodatkiem.Zawartość berylu w brązie berylowym wynosi od 0,2% do 2% i dodaje się niewielką ilość (0,2% do 2,0%) trzeciego składnika, kobaltu lub niklu.Stop można wzmocnić przez obróbkę cieplną.Jest to idealny materiał o wysokiej przewodności i wysokiej wytrzymałości, elastyczny.
Brąz berylowy jest niemagnetyczny, nieiskrzący, odporny na zużycie, odporny na korozję, zmęczenie i relaksację naprężeń.I łatwe do odlewania i tłoczenia.Typowe zastosowania odlewów z brązu berylowego to formy do tworzyw sztucznych lub szkła, elektrody do zgrzewania oporowego, narzędzia przeciwwybuchowe do otworów na ropę naftową oraz osłony kabli podmorskich.
Typowym zastosowaniem materiałów do obróbki brązu berylowego są przewodzące prąd stroiki, złącza, styki, sprężyny mocujące, sprężyny płytkowe i sprężyny śrubowe, mieszki, mieszki i ramki ołowiane w urządzeniach elektronicznych.
Skład chemiczny Qbe1.9Ti Stop miedzi berylowej:
| KUBERYL® Marka |
Gost- Numer |
Być | Glin | Ni | Fe | Cu | Si | Ti |
| Qbe1.9Ti | рБНТ1.9 | 1,87-2,10 | 0,15 maks. | 0,2~0,5 |
0,15 maks |
Balansować |
0,15 maks |
0,1～0,25 |
Typowe właściwości fizyczne Qbe1.9Ti Stop miedzi berylowej:
Gęstość (g/cm3): 8,25
Moduł sprężystości (Gpa): 130
Przewodność elektryczna: 22-28% IACS
Współczynnik rozszerzalności cieplnej (m / m ℃): 17,5x10-6
Przewodność cieplna (25 ℃): 105 W / m ℃
Temperatura topnienia (°C): 870
Właściwości mechaniczne i elektryczne Qbe1.9Ti Taśma z miedzi berylowej:
| Nazwa | Hartować | Grubość (mm) |
Wytrzymałość na rozciąganie | Twardość | Wydłużenie (min) |
| MPa | HV | Procent | |||
| Qbe1.9 | Miękki | <0,15 | >390 | <120 | >30% |
| 0,15~0,25 | 390~590 | ||||
| >0,25 | 390~590 | ||||
| Twardy | <0,15 | >590 | >160 | >3% | |
| 0,15~0,25 | 590~880 | ||||
| >0,25 | 640~930 | ||||
| Po starzeniu (Miękki) |
<0,15 | >1080 | >330 | >2% | |
| 0,15~0,25 | 1080~1470 | ||||
| >0,25 | 1130~1470 | ||||
| Po starzeniu (Twardy) |
<0,15 | >1080 | >360 | >1,5% | |
| 0,15~0,25 | 1130~1570 | ||||
| >0,25 | 1170~1570 |
Standard z Qbe1.9Ti Stop miedzi berylowej:
| Produkt końcowy | Specyfikacja |
| Chemia | ГОСТ 18175 – 78 |
| Drut | ГОСТ 15834 – 77 |
| Pręt | ГОСТ 15835-70 |
| Pasek i arkusz | ГОСТ 1789-70 |
Kluczowa technologia miedzi berylowej (Obróbka cieplna)
Obróbka cieplna jest najważniejszym procesem dla tego systemu stopowego.Podczas gdy wszystkie stopy miedzi są utwardzalne przez obróbkę na zimno, miedź berylowa jest wyjątkowa pod względem utwardzania poprzez prostą obróbkę termiczną w niskiej temperaturze.Obejmuje dwa podstawowe kroki.Pierwsza nazywa się wyżarzaniem przesycającym, a druga wydzielaniem lub utwardzaniem starzeniowym.
Wyżarzanie rozpuszczające
Dla typowego stopu CuBe1,9 Ti (1,85-2,1%) stop jest podgrzewany między 720°C a 860°C.W tym momencie zawarty beryl jest zasadniczo „rozpuszczony” w osnowie miedzi (faza alfa).Dzięki szybkiemu schłodzeniu do temperatury pokojowej ta struktura stałego roztworu zostaje zachowana.Materiał na tym etapie jest bardzo miękki i ciągliwy i może być łatwo obrabiany na zimno poprzez ciągnienie, formowanie lub walcowanie na zimno.Operacja wyżarzania rozpuszczającego jest częścią procesu w młynie i zwykle nie jest stosowana przez klienta.Temperatura, czas w temperaturze, szybkość hartowania, wielkość ziarna i twardość są bardzo krytycznymi parametrami i są ściśle kontrolowane przezKubrylium.
Utwardzanie wiekowe
Utwardzanie starcze znacznie zwiększa wytrzymałość materiału.Reakcja ta jest na ogół przeprowadzana w temperaturach od 260°C do 540°C, w zależności od stopu i pożądanych właściwości.Cykl ten powoduje wytrącanie rozpuszczonego berylu jako bogatej w beryl (gamma) fazy w matrycy i na granicach ziaren.To właśnie powstawanie tego osadu powoduje duży wzrost wytrzymałości materiału.Poziom osiągniętych właściwości mechanicznych zależy od temperatury i czasu w temperaturze.Należy zauważyć, że miedź berylowa nie wykazuje właściwości starzenia w temperaturze pokojowej.
Standardowa tolerancja taśmy z miedzi berylowej Qbe1.9Ti:
| Arkusz tolerancji | ||
| (MM) | ||
| Rozebrać się Grubość |
CuBeryllium® Tolerancja standardowa |
|
| nad | w tym | minus |
| 0,03 | 0,08 | 0,003 |
| 0,08 | 0,1 | 0,004 |
| 0,1 | 0,15 | 0,005 |
| 0,15 | 0,2 | 0,006 |
| 0,2 | 0,25 | 0,007 |
| 0,25 | 0,4 | 0,008 |
| 0,4 | 0,55 | 0,009 |
| 0,55 | 0,7 | 0,01 |
| 0,7 | 0,9 | 0,015 |
| 0,9 | 1,5 | 0,025 |
| Uwaga: Tolerancje dotyczą taśmy hartowanej walcowanej i frezowanej. | ||
Nowe informacje plz kontakt na info&cuberyllium.com.

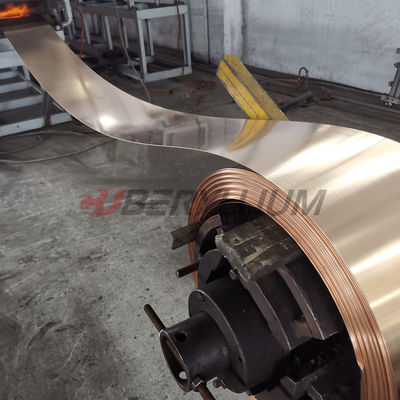

Zdjęcie produktu:
Często zadawane pytania:
P1: Czy możesz wyprodukować taśmę z miedzi berylowej w procesie hartowania w młynie.
A1: Tak, możemy wyprodukować AM (TM00), 1/2HM (TM01). HM (TM04) XHM (TM06) XHMS (TM08)., jesteśmy jedyną fabryką, która może utwardzić pasek w Chinach.
P2: Jakie są zalety miedzi berylowej? CUBERYLLIUM®.
A2: 1: Największa waga cewki może osiągnąć 1200 kg/cewka
2: Jesteśmy jedynymi, którzy topią się w półciągłym piecu próżniowym.
3: Dalsze polerowanie powierzchni dla najlepszych klientów.
P3: Dlaczego topisz się w półciągłym piecu próżniowym.
A3: można uzyskać sztabkę odlewaną bez gazu, mniejszą segregację, rozdrabnianie ziarna;
P4: Jakie są warunki płatności?
A4: Akceptujemy T / T, L / C, Paypal itp. Można to negocjować, gdy kwota jest inna.
Polecane produkty
